11,1V-9,5V
Lipodrosselschaltung
Die Lipo Schaltung kann genutzt werden um einen Sender
der normal mit NiMH oder NiCd Akkus auf 9,6 V betrieben
wird, auf Lipos mit 11,1 V umzurüsten.
Der Lipo sollte mind. eine Kapazität von 1600 mAh haben.

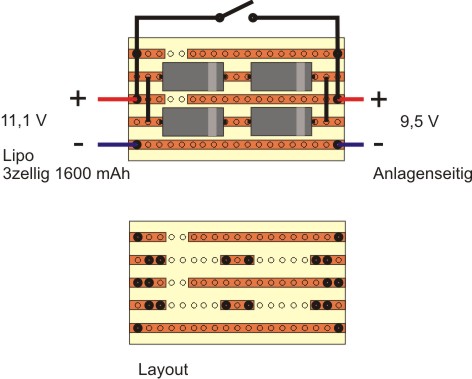

Der eingezeichnete Kippschalter dient dazu die Dioden zu
überbrücken und den Sender über Lipoladegerät zu laden.
Achtung wirklich nur ein Lipolader benutzen:
Im Ladezustand soll der Schalter geschlossen sein im
Betriebszustand offen.
Ein anderer Nebeneffekt des Schalters ist:
Wenn die Spannung des Senders kurz vor dem Punkt steht, an dem
er warnt wegen zu geringer Spannung, kann man den Schalter umlegen und
die Betriebsspannung steigt wieder um ca. 1,6V
Benötigte Teile:
4 Dioden 1N 4001f
1 Kippschalter
1 Stck. Leiterplatine ca. 50/20mm
Lipo 3S 1600mAh 10C
etwas Kabel
Für die Schaltung übernehme ich keine Haftung
Olli Theede

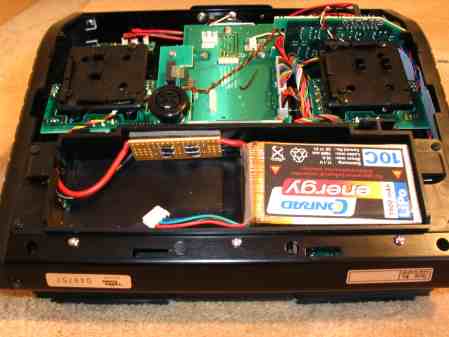

Hier einmal ein Bild eines Umbaus einer FC28 V3
