Spalinger "Zürivogel"
S-10 |
![](spa2.3.jpg) |
![](zuerivogel%20konstruktion.gif) |
Technische Daten Original:
Leergewicht 178kg
Zuladung 2x85kg 170kg
Fluggewicht 348kg
Fläche 29m²
Flächenbelastung 12Kg/m²
Bauzeit ca.1770 Std.
Konstruktion J.Spalinger ca. 115 std.
Gebaut A.Hug, H.Acherli, J.Spalinger
Der „Zürivogel“ S-10 und war das erste
Doppelsitzige
Schulungsflugzeug der Schweizer. Es war das
Nachfolgemodell
der Spalinger S-9.
Er war als Doppeldecker-Schulgleiter
mit Doppelsteuerung ausgestattet konstruiert.
Erbaut von der OVL, Konstruiert Jakob Spalinger,
Paul Hug und Hans Acherli
Er hatte seinen Erstflug im Februar 1928
Maßstab 1:2,5
Technische Daten Modell:
Leergewicht 15,3kg
Zuladung 2x350g 0,7kg
Fluggewicht 16kg
Fläche 4,85m²
Flächenbelastung 32,9g/dm²
Bauzeit ca.450 Std.
Konstruktion: O.Theede ca.45 std.
Gebaut: O.Theede |
|
|
Rumpfbau |
|
![](zue1.jpg) |
![](zue2.jpg) |
Der Anfang, wie alles begann |
Rumpf |
![](zue3.jpg) |
![](zue4.jpg) |
|
und Leitwerke |
![](zue5.jpg) |
|
|
|
![](zue6.jpg) |
![](zue7.jpg) |

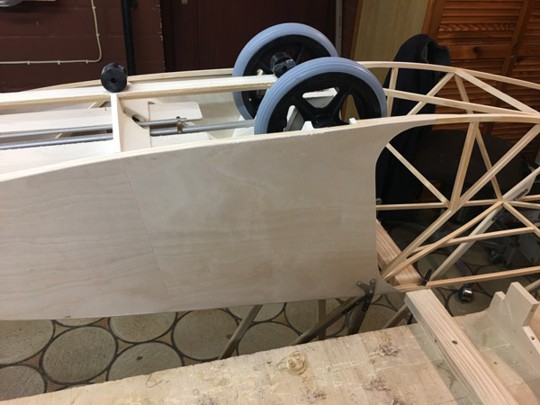

Der Baldachin |
|
![](zue8.jpg) |
![](zue9.jpg) |
|
|
![](zue10.jpg) |
![](zue11.jpg) |
Einbau der
Doppelsteuerung |
|
|
![](zue15.jpg) |
|
|
![](zue14.jpg) |
![](zue16.jpg) |
Rumpfbau
abgeschlossen |
|
![](zue17.jpg) |
![](zue18.jpg) |
Die Sitze |
Sporn |
|
|

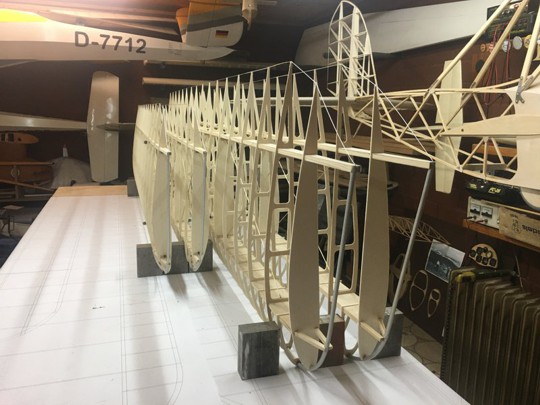

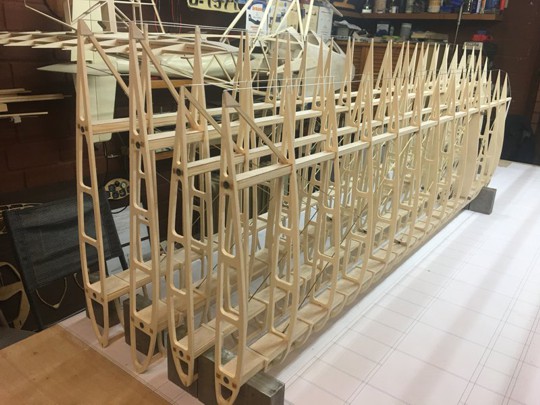

Tragflächenbau |
|
![](zue19.jpg) |
![](zue20.jpg) |
|
Tragflächen unten |
![](zue21.jpg) |
![](zue22.jpg) |
|
|
![](zue23.jpg) |
![](zue24.jpg) |
Tragflächen oben |
|
|
|
|
|
|
|
|
|
|

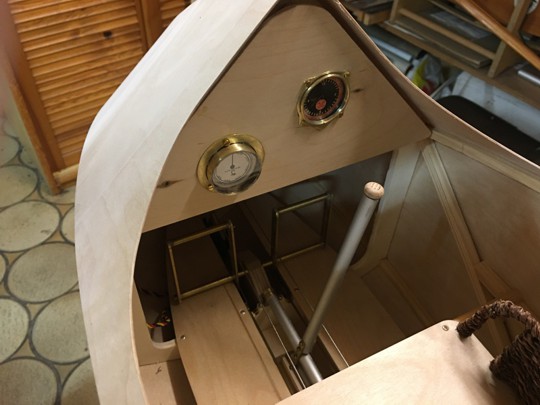

Kleinteile:
Die Instrumentierung baue ich wieder nach meiner
Anleitung

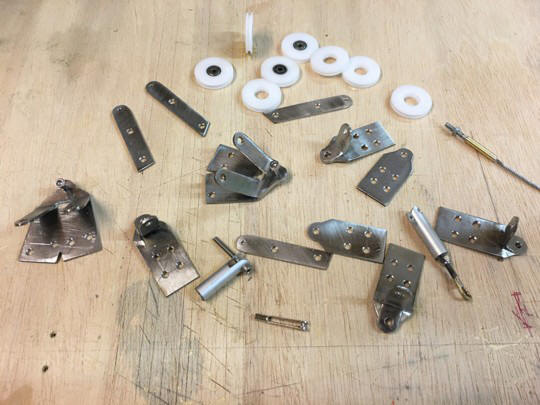

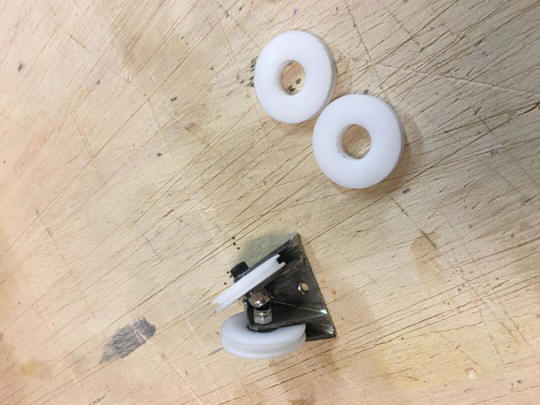

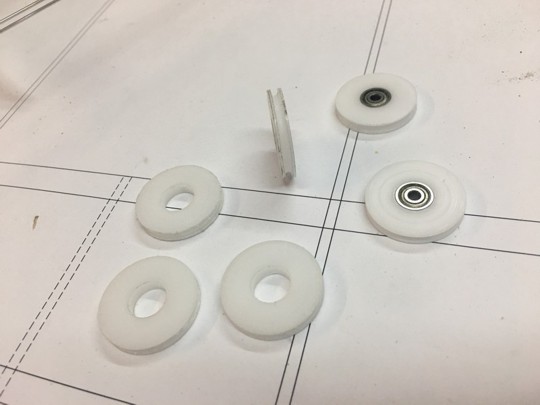

Seilrollen für die
Umlenkung der Seile zur Tragflächenverwindung
und Metallbeschläge für die Streben und
Tragflächenaufnahme |
|
|
![](zue30.jpg) |

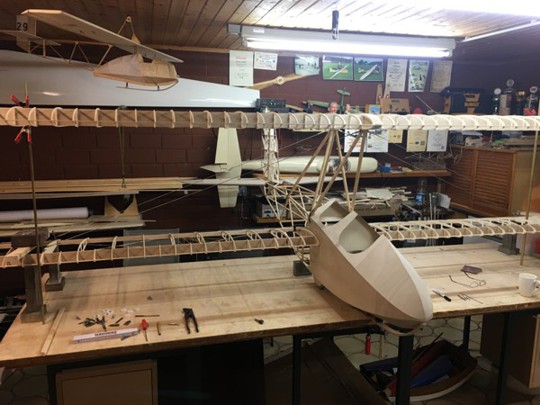

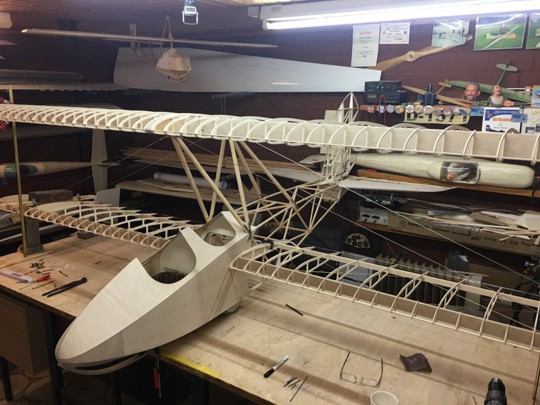

Tragflächen das erste
mal am Rumpf |
|
|
|
|
|
|
|

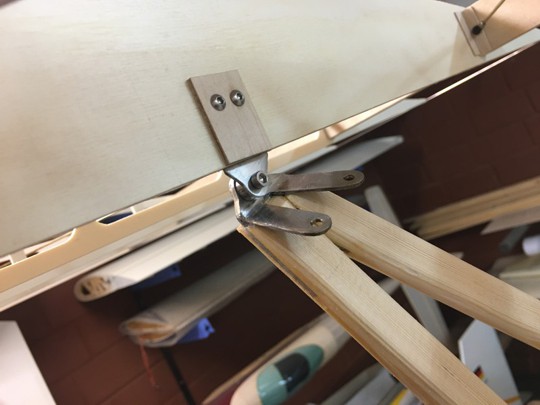

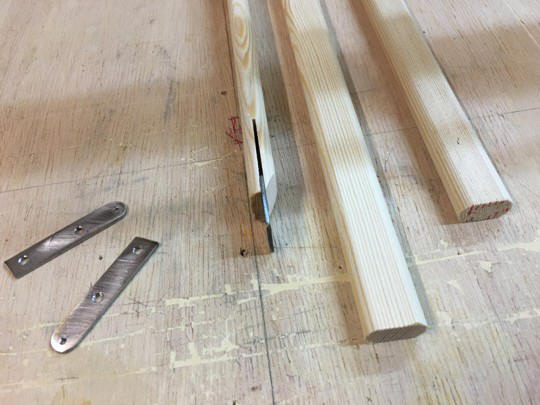

Strebenbau |
|
|
|
|

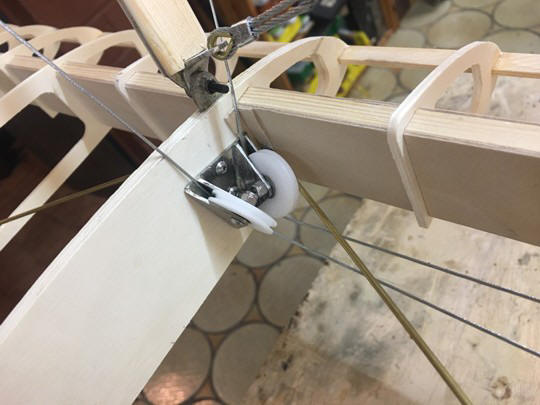

Umlenkung für die
Tragflächenverwindung |
![](zue41.jpg) |
![](zue44.jpg) |
Seitenruderanlenkung |
|
![](zue43.jpg) |
![](zue42.jpg) |
|
Höhenruderanlenkung |
|
|
Rohbaufertigstellung |
|
![](zue48.jpg) |
![](zue49.jpg) |
|
|
![](zue50.jpg) |
![](zue51.jpg) |
|
|
|
|
Finisharbeiten hier
geht`s weiter, klick mich
